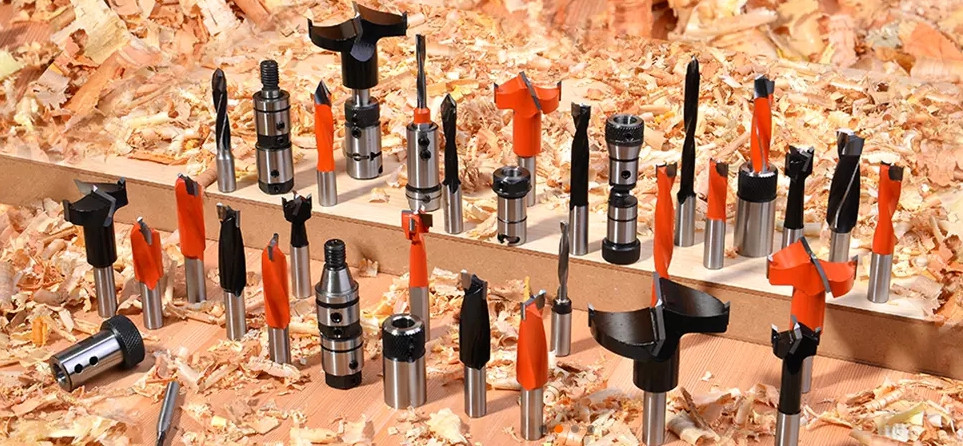

СВЕРДЛА ДЛЯ ПРИСАДНИХ ВЕРСТАТІВ

Як вибирати свердло для присадних верстатів та основні характеристики і типи свердел.

Компанія ТЦ "Профіт" пропонує свердла, якісного виробника "Terex". Вже більше 10 років ми тішимо своїх клієнтів високою якістю продукції і надійністю сервісу.

Свердла — ріжучий інструмент, з обертальним рухом різання і осьовим рухом подачі, призначений для виконання отворів в суцільному шарі матеріалу. Свердла "Terex" можуть також застосовуватися для розсвердлювання, тобто збільшення вже наявних, попередньо просвердлених отворів, і засвердлювання тобто отримання некрізних заглиблень.

Елементи спірального свердла

Спіральне свердло представляє собою циліндричний стержень, робоча частина якого забезпечена двома гвинтовими спіральними канавками, призначеними для відведення стружки і освіти ріжучих елементів.

Робоча частина

Ріжуча частина має дві головні ріжучі кромки, утворені перетином передніх гвинтових поверхонь канавок, за якими сходить стружка, з задніми поверхнями, а також поперечну ріжучу кромку (перемичку), утворену перетином задніх поверхонь.

Напрямна частина має дві допоміжні різальні кромки, утворені перетином передніх поверхонь з поверхнею стрічки (вузька смужка на циліндричній поверхні свердла, розташована вздовж гвинтової канавки і забезпечує направлення свердла при різанні, а також зменшення тертя бічної поверхні об стінки отвору).

Хвостовик для закріплення свердла на верстаті або в ручному інструменті.

Повідець для передачі крутного моменту свердла або лапка для вибиванні свердла із конусного гнізда.

Шийка, що забезпечує вихід круга при шліфуванні робочої частини свердла.

Угол наклона винтовой канавки ? — угол между осью сверла и касательной к винтовой линии ленточки. Чем больше наклон канавок, тем лучше отводится стружка, но меньше жёсткость сверла и прочность режущих кромок, так как на длине рабочей части сверла увеличивается объём канавки. Значение угла наклона зависит от обрабатываемого материала и диаметра сверла (чем меньше диаметр, тем меньше ?).

Передний угол ? определяется в плоскости, перпендикулярной режущей кромке, причём его значение меняется. Наибольшее значение он имеет у наружной поверхности сверла, наименьшее — у поперечной кромки.

Задний угол ? определяется в плоскости, параллельной оси сверла. Его значения так же, как и переднего угла, изменяются. Только наибольшее значение он имеет у поперечной кромки, а наименьшее — у наружной поверхности сверла.

Угол наклона поперечной кромки ? расположен между проекциями главной и поперечной режущих кромок на плоскость, перпендикулярную оси сверла. У стандартных свёрл ?=50…55°.

В данном разделе представлены сверла с твердосплавными НМ напайками для присадочных станков.

Сверла выполнены из высококачественной стали, с рабочей частью из твердого сплава (НМ). Спиральная часть сверла покрыта антипригарным покрытием, что предохраняет сверла от налипания смол. Сверла для присадочных станков имеют стандартные хвостовики, диаметром 10 мм с лыской для стопорных винтов, длинной 20 мм и винтом в опорном торце хвостовика для точной регулировки вылета.

Сверла подразделяются на:

              Присадочные сверла для сквозных отверстий;


   Присадочные сверла для глухих отверстий;


Чашкові свердла;
