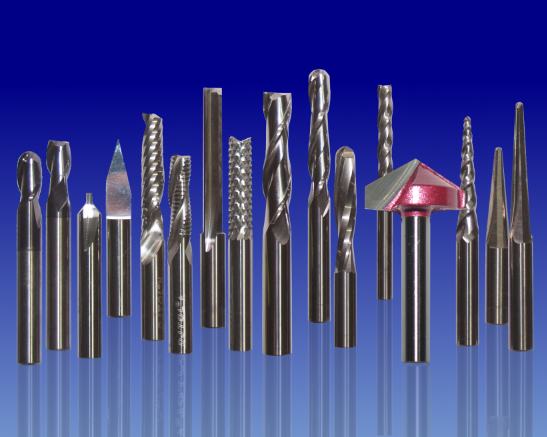

ФРЕЗИ ДЛЯ ЧПУ: РІЗНОВИДИ ТА КЛАСИФІКАЦІЯ, ОБЛАСТІ ЗАСТОСУВАННЯ

Як Ви вже звернули увагу, ринок фрез дуже великий і різноманітний. У цій статті ми розберемося з їх конструкцією і призначенням. Компанія ТЦ "Профіт" готова запропонувати Вам широкий вибір фрез, якісного виробника "Terex", а також індивідуальний підхід до кожного клієнта! Наша компанія вже більше 10 років, використовує новітнє високотехнологічне устаткування і високоякісний інструмент.

Фрези – одна з різновидів ріжучого інструменту. Залежно від особливостей кріплення розрізняють насадні і кінцеві інструменти. Фрези кінцевого типу утримуються в шпинделі за хвостовик, насадні – мають отвір посередині для фіксації на осі. Насадні фрези для верстатів з ЧПУ практично не використовуються. У цій статті зупинимося на різновидах кінцевих фрез для ЧПУ обладнання.

Технологія виробництва кінцевих фрез

На сьогодні існує два способи виготовлення кінцевих фрез: технологія виробництва фрез з цільного сплаву швидкорізальної сталі і технологія сталевих фрез з напаяними пластинами.

Серійний інструмент виготовляється з цільних твердих сплавів, зокрема, з швидкорізальної сталі. Суцільнометалеві фрези характеризуються максимальною жорсткістю, високою точністю лінійних розмірів, надійні при експлуатації в різних режимах, включаючи максимальний.

Алмазні, великорозмірні і фасонні фрези зі складною геометрією різальних кромок виготовляють за іншою технологією. На сталевому тілі напаяні кромки з іншого більш твердого матеріалу. Є варіанти фрези зі змінними пластинами. Такий інструмент більш уразливий при роботі на максимальних режимах. Цим способом виготовляють і фрези для ручних фрезерів.

Фрези по кількості заходів ріжучої кромки

За кількістю ріжучих площин розрізняють одне-, двох-, трехзаходние. На відміну від однозаходного, многозаходная інструмент виконує декілька різальних рухів за один оборот. Теоретично, при одній і тій же подачі, многозаходные фрези обробляють поверхню чистіше, або забезпечують необхідну чистоту обробки при більш високих подачах.

При роботі многозаходными фрезами важливо, щоб стружка не затримувалася в робочій зоні, інакше інструмент зламається. Збільшення кількості ріжучих кромок неминуче пов'язано з зменшенням ширини канавки. Тому чим менше діаметр фрези, тим менша кількість ріжучих крайок.

Видалення стружки з робочої зони проводиться вгору або вниз.

Однозаходные фрези з викидом стружки вгору

Фрези такого типу ідеально підходять для обробки в'язких легкоплавких матеріалів, наприклад, сплавів алюмінію і полімерних матеріалів. Утворюється стружка налипає на інструмент, а при роботі однозаходным інструментом матеріал не розігрівається до температури плавлення.

При необхідності обробки пластику фрезою діаметром менш 9,5 мм рекомендується використовувати однолезвійний інструменти. У разі застосування інструменту більшого діаметра більш доцільно вибрати двухзаходную фрезу. Однозаходные фрези з різним кутом заточування використовуються при обробці ПВХ, пінопласту, акрилу, деревини, кольорових металів і їх сплавів.



Фрези кінцеві однозаходные

Однозаходные кінцеві фрези застосовуються для обробки матеріалів з утворенням великої стружки. Це полімерні матеріали типу акрилу, пластику різної твердості, оргскла, а також ABS, ПВХ, дерево, композит, ДСП, ЛДСП, фанера. Вони забезпечують високошвидкісну обробку з чудовою якістю поверхні та швидке видалення стружки при фрезеруванні.

Двохзаходні фрези з викидом стружки вгору

Фрези з двома лезами призначені для обробки неплавких легких матеріалів, насамперед – деревини. У типоразмерном ряду двухзаходных фрез для верстатів з ЧПУ представлені інструменти різного діаметру, починаючи від мінімального. Двохзаходні фрези діаметром понад 8 мм можна використовувати для роботи з полімерними матеріалами. Двохзаходні фрези по металу часто мають захисне покриття, завдяки якій їх можна використовувати для обробки практично всіх металів. Для обробки алюмінію рекомендовані двухлезвійні фрези з осьовим кутом 45°-55°. За рахунок досить великого кута, леза долають опір матеріалу з мінімально можливим зусиллям, метал не розігрівається до температури плавлення. Пологі канавки забезпечують найбільш ефективний викид стружки із зони різання.

Фрези кінцеві двохзаходні радіусні

Двузаходные фрези з радіусним кінчиком ріжучої кромки. Застосовуються для обробки поверхні з утворенням більш дрібної стружки і з меншим зніманням матеріалу за один прохід. Використовуються для чорнової обробки таких матеріалів, як: ПВХ, ABC, дерево, композит, ДСП, фанера.

Фрези кінцеві двохзаходні прямі

Двузаходные фрези з прямим кінчиком ріжучої кромки. Застосовуються для обробки поверхні з утворенням більш дрібної стружки і з меншим зніманням матеріалу за один прохід. Використовуються для чорнової обробки таких матеріалів, як: ПВХ, ABC, дерево, композит, ДСП, фанера.

Трьох - і четырехзаходные фрези з верхнім викидом стружки

Багатолезові фрези для верстатів з ЧПУ використовуються рідше. Такий інструмент незамінний для великосерійного і масового виробництва, де потрібна обробка великої кількості складного матеріалу. Найбільшої уваги заслуговують фрези зі стружколомом. Вони повільніше тупляться і знімають досить великий обсяг матеріалу за прохід. Інструмент можна вважати ідеальним для чорнового фрезерування МДФ, швидкісного розкрою ламінату і фанери. Чорновий чистоти обробки поверхні часто буває достатньо для подальшого застосування готової деталі. Якщо чистота обробки не принципова, фрези зі стружколомом більш кращі, так як період стійкості інструменту для чистової обробки значно нижче.

Застосування багатозахідних фрез виправдано і там, де необхідна висока швидкість роботи. Чим більше лез і менше глибина фрезерування щодо діаметра фрези, тим вище швидкість різання.

Фрези кінцеві трехзаходние

Фрези трехзаходние застосовуються для обробки з утворенням більш дрібної стружки і з меншим зніманням матеріалу за один прохід (ПВХ, ABC, дерево, ДСП)



Фрези з викидом стружки вниз

Сфера застосування фрез з видаленням стружки вниз – обробка тонких листових матеріалів, причому за один прохід можна різати декілька аркушів одночасно. У процесі роботи фреза з нижнім викидом придавлює матеріал, тим самим виключаючи можливий зсув листа. При цьому додатковий притиск зовсім не обов'язковий, що зручно.

Фрези з видаленням стружки вниз

Фрези з видаленням стружки вниз використовуються для обробки ламінованих матеріалів без утворення сколів. Такі фрези успішно застосовуються при обробці листових матеріалів на верстатах без вакуумного притиску. Оброблювані матеріали: ПВХ, дерево, ДСП, МДФ, оргскло, капролон, текстоліт.

Фрези з прямими лезами

Оптимальний вибір для роботи в пазах. Завдяки цій особливості фрези для ЧПУ з прямими ножами отримали другу назву – пазові. Інструмент відмінно справляється з обробкою багатошарових матеріалів. Існує ряд спеціалізованих фрез для роботи з пластику, дерева та інших матеріалів. Спеціалізація інструменту визначається особливостями заточування.

Фрези з прямим лезом

Фрези з прямим лезом добре підходять для розкрою оргскло, ПВХ, дерева.

Компресійні фрези

До компресійним відносять фрези зі складною геометрією різальних кромок. Верхній ніж інструменту спрямований донизу, нижній, відповідно - догори. Таке розташування лез запобігає утворенню сколів та інших дефектів на поверхні оброблюваного матеріалу. Область застосування компресійних фрез для станів з ЧПУ – обробка ламінату, м'якої деревини та інших матеріалів, схильних до деформуючих і утворення ворсу. Важливо, що для компресійних фрез характерний тривалий період стійкості. Працювати компресійної фрезою можна в один або кілька проходів. При цьому важливо, щоб нижній ніж був коротший товщини знятого матеріалу. Нехтування цією вимогою неминуче позначається на якості різання. У такому разі інструмент працює як звичайна фреза з видаленням стружки догори, а верхня кромка матеріалу пошкоджується нижнім ножем.

Фрези компресійні

Фрези компресійні (із зустрічно спрямованими ножами) використовуються для обробки ламінованого дерева без утворення сколів, як на верхній, так і на нижній кромці різу. Дані фрези відмінно обробляють деревину середньої щільності, фанеру і багатошарові плити, матеріали з одно - і двостороннім ламінатом, різні пластики, МДФ, ДСП.

Бор-фрези (або "кукурудза")

Бор-фрези, інакше – рашпильные фрези, в середовищі професіоналів відомі як «кукурудза». Розроблені для роботи з абразивним і твердим матеріалам: твердим породам дерева, углепластикам, стеклопластикам, ХДФ (деревно-волокниста плита високої щільності). Швидкість роботи цього типу фрез майже не відрізняється від швидкості звичайного однозаходного інструменту. Додаткової обробки поверхні після фрезерування звичайно не потрібно. Але тим не менше, існують фрези "кукурудза" як для чорнової, так і для чистової обробки.

Кукурудза фрези

Фрези з подвійною заточкою (типу кукурудза) застосовуються для обробки абразивних матеріалів з утворенням стружки у вигляді пилу. Спеціальним чином розташовані ріжучі кромки робочої частини фрези дозволяють обробляти текстоліт, склопластик та інші тверді композитні матеріали.

Фрези для 3D-обробки

В групу фрез для формування тривимірного рельєфу включені інструменти зі сферичним закінченням. Форма ріжучої частини може бути:

  • Конічної;
  • Циліндричної.

Конічні фрези забезпечують високу точність роботи при нанесенні дрібного рельєфу, що ріднить їх з граверами. Принципова відмінність цих інструментів полягає в конструкції хвостовика. Завдяки масивному хвостовика, конічні фрези придатні для нанесення глибокого рельєфу, недоступного гравера. Закінчення циліндричної фрези має більший діаметр і їх частіше використовують для чорнової обробки, допрацьовуючи поверхню більш тонким конічним інструментом.

Фрези конусні

Конусні фрези ідеально підходять для обробки високих рельєфів без чорнової обробки. Завдяки конусної форми, фрези мають високу міцність при маленькому діаметрі кінчика фрези.

Допускається для фінішної обробки використовувати радісно гравери. Вони дешевші, проте вимагають підвищеної уваги при різанні, т. к. мають менший запас міцності.

Фасонні фрези

До фасонних фрез відносять всі інструменти з фігурними лезами, призначені для отримання фасонних поверхонь. В цю групу включають клеючі, V-образні, галтельні та інші спеціальні фрези. Більшість фасонних інструментів виконуються за технологією сталь + напайки, так як вона дає можливість точного виготовлення ріжучих кромок зі складною геометрією.

Фрези V - подібні

Фрези V-образні для композиту призначені для фрезерування місця згину на алюмінієвих композитних панелях.

Гравери

Застосовуються для нанесення складного рельєфного малюнка. Відрізняються формою, кутом і площею торцевій частині. Гравери з плоским кінцем принеяются безпосередньо для 2D-гравіювання. Гравери зі сферичними закінченнями функціонально ближче до фрез для 3D-обробки, проте відрізняються від останніх меншою стійкістю до сильних навантажень.

Гравери конічні

Гравери застосовуються для обробки дрібних 3D елементів рельєфу і для гравіювання на поверхні таких матеріалів як: ABS, ПВХ, дерево, оргскло, ювелірний віск.

Підіб'ємо підсумки

Оптимальне рішення при виборі типу фрези для верстатів з ЧПУ буде залежати від особливостей виробництва, складності виконуваної роботи і технічних характеристик матеріалу. Хоча асортимент фрез досить широкий, питань з їх оптимальним підбором під поточні завдання зазвичай не виникає. Якщо у Вас з'явилися питання, чи потрібна консультація - звертайтеся. Допоможемо розібратися і зробити правильний вибір серед великого асортименту фрез для ЧПУ обладнання.
