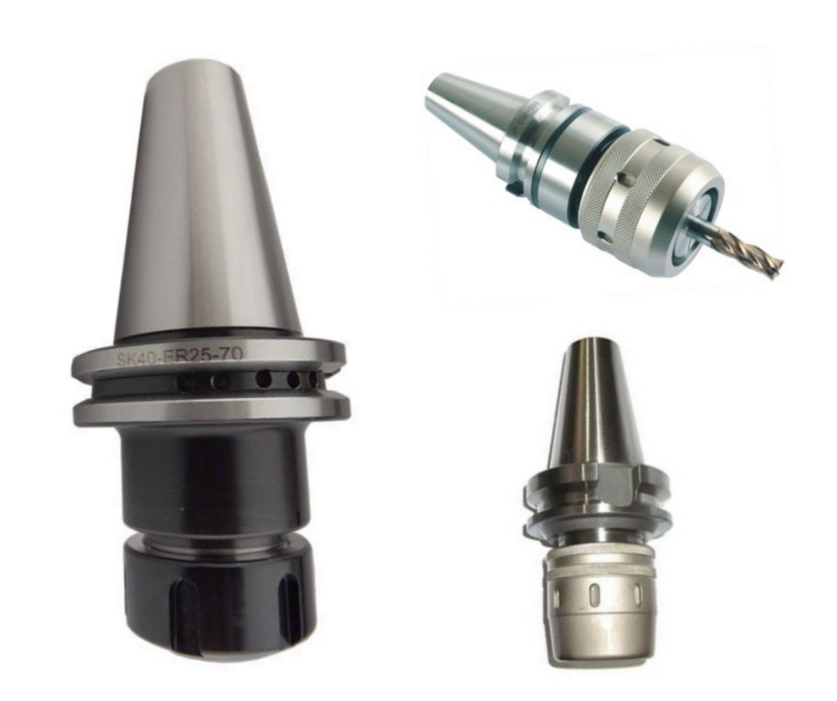

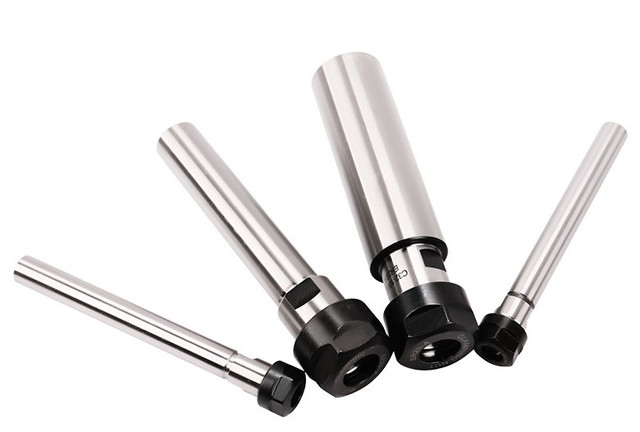

ЦАНГОВИЙ ПАТРОН ДЛЯ ВЕРСТАТА: РІЗНОВИДИ, КОНСТРУКЦІЯ, ПРИНЦИП ДІЇ

У цій статті ми розглянемо конструкцію, принцип дії та види цангових патронів. Наша компанія ТЦ "Профіт" пропонує широкий асортимент цангових патронів для верстатів, якісного виробника "Terex". Тут ми допоможемо Вам визначитися з вибором потрібного інструменту.

Такий пристрій, як цанговий патрон, являє собою різновид затискних механізмів, що використовуються для фіксації різального інструменту, що обертається з великою швидкістю. На відміну від моделей швидкозатискного типу, цангові патрони не вимагають використання додаткових пристосувань, таких як гвинти, шпильки або стопорні елементи, тому такі пристрої часто називають самозажимными.

Затискними елементами цангового типу оснащують патрони для токарного верстата, в яких фіксуються деталі в процесі обробки. Такі патрони в залежності від геометричних параметрів оброблюваної заготовки можуть відрізнятися як своїми розмірами, так і формою затискних елементів. Найбільш поширеними з усіх використовуваних на сьогоднішній момент є цангові затиски, що відносяться до типу ER.

Основні різновиди

Для комплектації сучасних металообробних верстатів (токарних, фрезерних та свердлильних) використовуються самоцентрувальні патрони, оснащуються двома, трьома або чотирма кулачками. Затискні елементи в таких патронах можуть приводитися в дію вручну або за допомогою механічного приводу. Якщо говорити про сфери застосування таких затискних механізмів, то двухкулачковые патрони використовуються переважно для фіксації фасонних виливків в процесі їх обробки, а за допомогою трехкулачковых затискних механізмів забезпечується надійне кріплення заготовок і хвостовиків інструментів круглою, конусної і шестигранної форми. Затискні механізми, оснащені чотирма кулачками, використовуються в тих випадках, коли для виконання обробки необхідно зафіксувати несиметричну заготівлю або деталь прямокутної форми.

Взагалі всі механізми для фіксації інструменту або заготовки в процесі обробки поділяються на наступні категорії:

  • пристрої цангового типу;
  • важільні пристрою;
  • пристрої швидкозатискного типу (БЗП);
  • клинові затискні пристрої;
  • гидропатроны;
  • мембранні затискачі;
  • термопатроны;
  • двох-, трьох - і четырехкулачковые затискні пристрої.

Самозажимні патрони, в яких використовується цанговий механізм, потрібні для оснащення як спеціалізованих, так і універсальних верстатів. Перевагою застосування патронів даного типу є те, що їх конструкція забезпечує достатнє зусилля затиску навіть при невеликому значенні крутного моменту, чого не можна сказати про подібних пристроях інших типів. При виборі цангового патрона слід звертати увагу на те, щоб основні елементи його конструкції були виготовлені із загартованої сталі. В такому випадку він здатний прослужити значно довше.

Як працює затискної механізм цанговий

Фрезерний або токарний патрон, основу якого становить цанговий затиск, працює за наступним принципом:

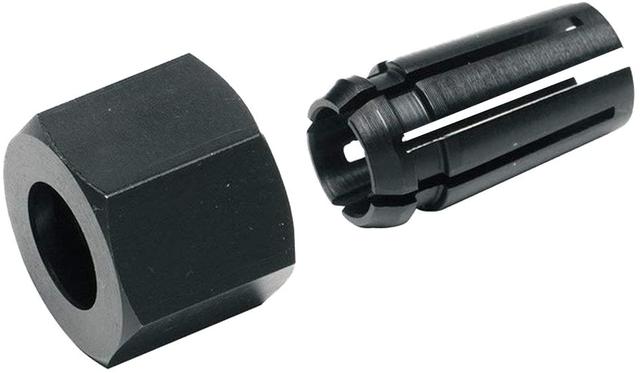

  • Самозажимная гайка, яку закручують, створює тиск на торець цангового механізму.
  • Під впливом тиску цанга пересувається в отвір конусної форми, що призводить до стиснення пелюсток, з яких складається її робоча частина.
  • Стискаючись, пелюстки цанги надійно фіксують хвостовик інструмент або заготовку.



Відповідно, щоб отримати інструмент або заготовку з такого патрона, необхідно послабити самозажимную гайку, зменшивши тиск, який вона чинить на цанговий затиск.

Великою перевагою цангових патронів для фрезерного верстата (або токарного устаткування), якщо порівнювати їх з подібними пристроями інших типів, є те, що інструмент або заготовка, які в них фіксуються, відмінно центруються, що забезпечує їх мінімальне радіальне биття. Крім того, щоб використовувати фрезерний або токарний патрон цангового типу, немає необхідності застосовувати спеціальні ключі, які, як правило, часто губляться.

Цангові патрони можна використовувати для фіксації деталей, конфігурація поперечного перерізу яких не відповідає формі їх вхідного отвору. Для того щоб зафіксувати в цанговом патроні таку деталь, застосовуються спеціальні картриджі, що поставляються в комплекті з пристроєм.

Конструктивні особливості

Основними елементами конструкції будь-якого цангового патрона є затискна гайка і цанговий затискної механізм, який може бути висувним, втягиваемым або нерухомим. В залежності від свого призначення цангові механізми можуть бути затискними і подаючими. Механізми цангового типу використовуються для фіксації оброблюваних деталей по поверхні їх внутрішнього отвору. Забезпечує таку фіксацію спеціальне пристосування – цанговая оправлення. Крім фіксації деталей у процесі їх обробки, цанговая оправлення може використовуватися для закріплення на ній фрез насадного типу.

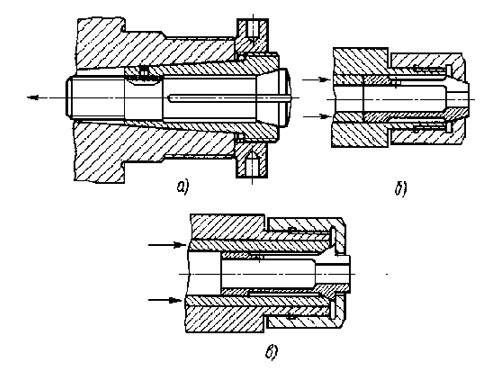

а) - з втягується цангою;

б) - з витяжною цангою;

в) - з нерухомою цангою.

Цангові механізми подає типу застосовуються в тих випадках, коли зафіксовану в них деталь у процесі її обробки необхідно періодично висувати з затискного пристрою. Конструкція такої цанги складається із сталевої втулки, на бічній поверхні якої виконано три надрізи, формують пружні затискні пелюстки, а також з трубки, через внутрішній отвір якої заготівля подається в зону обробки. Перед початком використання такого механізму цанговая втулка вкручується в різьбовий отвір у трубці, а кінець оброблюваної заготовки пропускається між пелюстками затискного механізму. За подачу заготовки в зону обробки відповідає спеціальний шток, що приводиться в дію за допомогою кулачкового або гідромеханічного механізму.

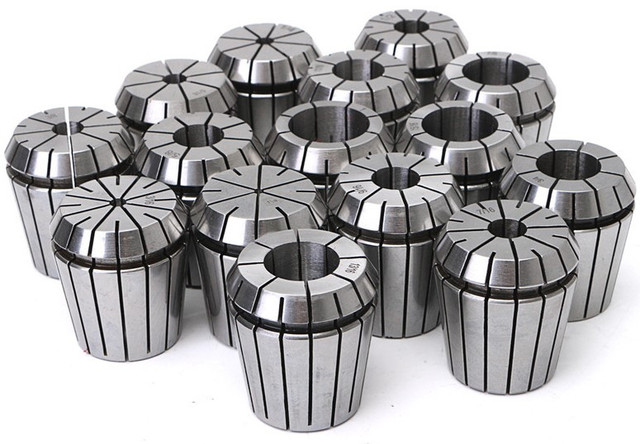

Затискна цанга, яка також виконана у вигляді втулки з пружними пелюстками, забезпечує тільки фіксацію заготовки, без її подачі в зону виконання обробки. В залежності від діаметру хвостовика інструменту та оброблюваної заготовки, які фіксуються за допомогою цангового механізму, кількість пелюсток може бути різним. Так, для фіксації інструментів і заготовок з діаметром не більше 3 мм використовуються трехлепестковые цанги, з діаметром від 3 до 80 мм – чотирипелюсткові, з діаметром понад 80 мм – шестилепестковые.

Для фіксації інструментів і заготовок самого маленького діаметру потрібні роз'ємні затискні цанги, в конструкції яких присутні спеціальні пружини, що відповідають за розтискання кулачків. Цанги даного типу можуть додатково комплектуватися вкладишами, подбираемыми залежно від діаметра інструмента або заготовки.

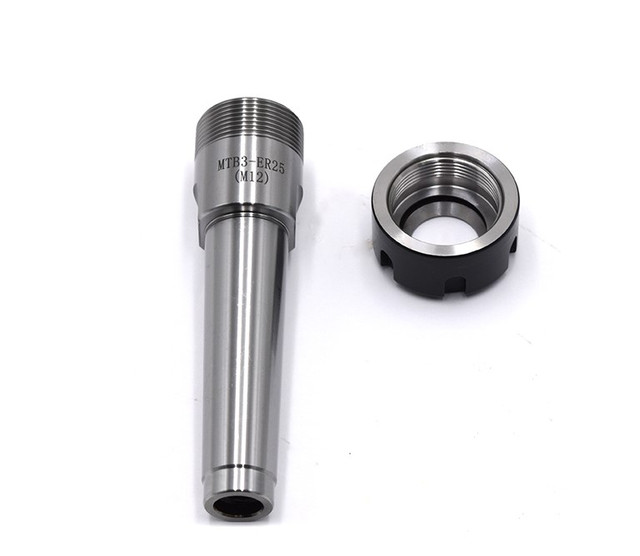

Цанговые патроны, конструкция которых дополнена еще одной гайкой, могут использоваться для фиксации инструментов небольшого диаметра с хвостовиком, имеющим форму конуса Морзе. Минусом цанг данного типа является то, что для инструментов различного диаметра необходимо использовать отдельный зажимной механизм.

Точение заготовок небольшого диаметра, выполняемое на станках продольного типа, также может выполняться с применением цанговых зажимных механизмов. Цанговые патроны, используемые в подобных случаях, отличаются своей конструкцией от обычных моделей.

Рекомендации по выбору

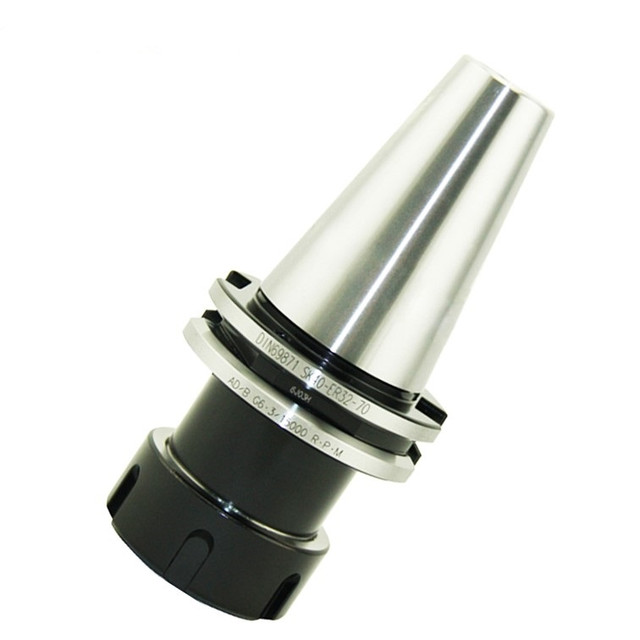

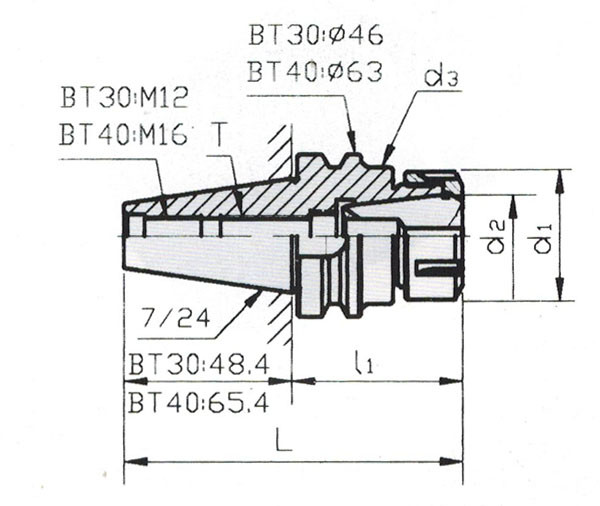

Первое, на что следует обращать внимание при выборе зажимного патрона цангового типа, – это то, как такое устройство фиксируется на шпинделе используемого оборудования. Вариантов такого крепления может быть два: использование специального переходника или накручивание патрона на резьбовой конец шпинделя. Если фрезерный или токарный патрон цангового типа будет присоединяться к шпинделю станка при помощи фланца или посредством конуса Морзе, необходимо предварительно выяснить их точные параметры (диаметр пояска и параметры конусности).

Как уже говорилось выше, в зависимости от диаметра хвостовика инструмента или обрабатываемой заготовки выбирается количество зажимных элементов, которыми оснащена цанга. Кроме того, следует обращать внимание на материал, из которого изготовлены такие элементы: чем он тверже, тем дольше вам прослужит патрон.

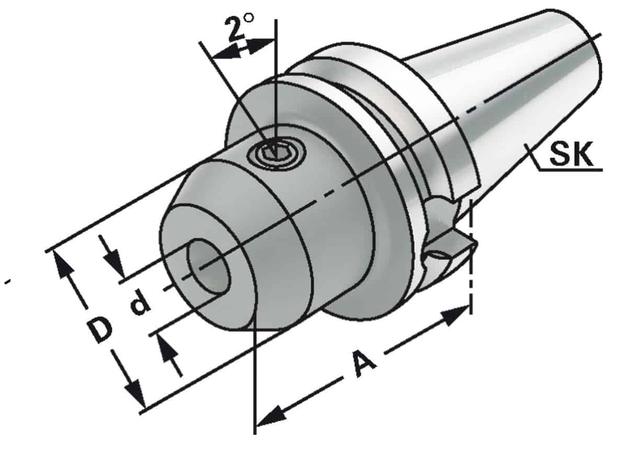

D - диаметр гайки;

d - диаметр фрезы;

А - высота патрона;

SK - конус.

Простейший цанговый зажим, при помощи которого на валу электродвигателя фиксируется сверло, можно сделать и своими руками. Для изготовления такого фиксирующего механизма, который можно использовать только при выполнении сверлильных работ по мягким материалам, вам потребуются:

  • стальная проволока диаметром 1 мм;
  • цилиндрическая оправка, диаметр которой соответствует поперечному размеру вала электродвигателя и сверла;
  • паяльник и припой.

Із сталевого дроту, намотують на оправку, формується пружина, яка потім ретельно пропаивается. Після цього саморобна цанга може використовуватися за призначенням.
